CRIBAS VIBRATORIAS DE DOBLE MASA STM-SERIES®

GK Home > Mineria y Soluciones Minerales
Categorías

Mineria y Soluciones Minerales

Soluciones de Cribas

STM Screen
Copper Mountain Screen
STM Screen

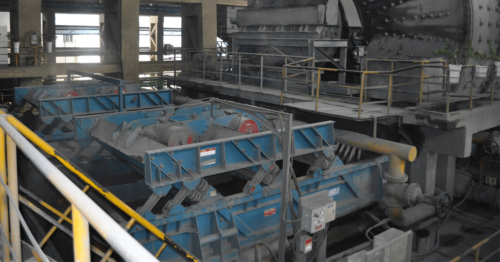

Las cribas vibratorias de doble masa STM-SCREEN™ de General Kinematics utilizan el diseño comprobado de transmisión de frecuencia natural de doble masa de GK . Este diseño reacciona ante la carga y es capaz de ofrecer tiempos de retención del material más prolongados para procesar el material durante más tiempo. Esto significa que puede conseguir más cribado en el mismo espacio que con sus antiguas cribas de fuerza bruta. Los dos motores vibratorios internos eliminan las correas, ejes y rodamientos costosos. Nuestro diseño modular patentado utiliza un estriado central para aumentar de forma significativa la integridad estructural y permite un fácil montaje y desmontaje para un rápido transporte e instalación.

FIABILIDAD : Experimente la criba más fiable del sector con una vida útil media 5 veces superior a la de un modelo de fuerza bruta.

EFICACIA : Mejore su rendimiento en al menos un 30%.

CAPACIDAD: Aumente su capacidad de cribado hasta un 40%. 4 veces la tasa de retención para mejorar el cribado.

Estas características se combinan para proporcionar un mayor tiempo de actividad, intervalos de servicio más largos, un rendimiento significativamente mayor y el menor coste de propiedad disponible en un paquete de criba vibratoria.

Vea el video más reciente de STM-SCREEN™ para ver cómo funciona.

Pregunte a los expertos

Información técnica

Estudio técnico

Estudio técnico

Mejor criba

Doble masa

¿Qué es “doble masa”?

La nueva tecnología de criba

Probada en laboratorios

Circuito de criba

Doble masa

Compare

Comparación lado de lado de doble masa
Descargue el folleto

Usos

Gold Screening

Ubicación: Ontario, Canadá

Cubierta doble​

Área de cribado de 1,8 m de ancho x 4,9 m de largo​

(1) Potencia requerida: 11 kW ​

Producto: Mineral de oro​

Capacidad: 200 MTPH​

Apertura: 60 mm, 20 mm​

Sand Screening

Ubicación: Arraiján, Panamá.

Cubierta simple​

Área de cribado de 1,8 m de ancho x 4,9 m de largo ​

(1) Potencia requerida: 11 kW ​

Producto: Arena​

Capacidad: 100 MTPH​

Apertura: 3 mm​

Iron Ore Screening

Ubicación: Australia Occidental, Australia​

(8) Modelo STM-D3685B​

Cubierta doble​

Área de cribado de 3,6 m de ancho x 8,5 m de largo ​

(2) Potencia requerida: 15 kW ​

Capacidad de diseño: 3.600 MTPH​

Apertura: 12 mm, 8 mm​

Copper Screening

Ubicación: B.C. Canadá.​

Cubierta simple​

Área de cribado de 3,6 m de ancho x 8,5 m de largo ​

(4) Potencia requerida: 11 kW ​

Capacidad: 2.700 MTPH​

Apertura: 11/15/18 mm​

Limestone Screening

Ubicación: Mississippi, EE. UU.​

Cubierta triple​

Área de cribado de 1,8 m de ancho x 4,5 m de largo ​

(2) Potencia requerida: 11 kW ​

Capacidad: 510 STPH​

Apertura: 75 mm, 50 mm, 20 mm​

​

Slag Screening

Ubicación: Indiana, EE. UU.​

(2) Modelo STM-S2473​

Cubierta simple​

Área de cribado de 2,4 m de ancho x 7,3 m de largo ​

(2) Potencia requerida: 11 kW ​

Capacidad: 150 MTPH​

Apertura: 20 de malla

Contacto GK

Videos

PRUEBAS DE LABORATORIO

Las cribas para pruebas STM-SCREEN™ de General Kinematics replican las condiciones de proceso reales de los circuitos SAG, AG, HPGR o molinos.

ELEMENTOS CLAVES

Alimentador de banda: Este para medir el material, replicar la profundidad real del lecho y el volumen equivalente como se requiere en el proceso de cribado.
Cribas de prueba con aproximadamente una longitud 3000 mm por 300 mm de ancho. El material que pasa por encima se recircula de 3 a 5 veces lo que permite que se pueda incrementar a un tamaño máximo de 4.8 mts de ancho por 12mts de largo, en las cribas STM-SCREEN™ de una y doble plataforma.
Colector de agua con medidor y barras de rociado (proceso de cribado húmedo), para lograr proporciones equivalentes de agua que entran en la plataforma de cribado y rociado de agua a lo largo de toda la superficie.
Equipo de laboratorio para pruebas, Tamices rotatorios, horno de secado y básculas para analizar y documentar cada paso de material sobre la criba de prueba para PSD, eficiencia de cribado y porcentaje de humedad.

OPCIONES PARA LA CONFIGURACIÓN DE LAS CRIBAS DE LABORATORIO

  • Ángulo de inclinación: plano a más de 20 grados
  • Ángulo de lanzamiento: 35 a 55 grados
  • RPM: 500 a 1000
  • Amplitud: 3 mm a 12,5 mm
  • Velocidad del material: 0,2 a 0,5 m/s
