CRIBAS VIBRATORIAS BIMASA SERIE STM
Mineria y Soluciones Minerales
Harneros para minería
-
Harnero horizontal portátil
-
HARNEROS INCLINADOS
-
HARNEROS HORIZONTALES
-
FINGER-SCREEN™ Criba vibratoria Grizzly
-
Cribas vibrantes de motor directo
-
Criba de preseparación de la trituradora
Alimentadores mineros
Con más de seis décadas de experiencia en ingeniería y fabricación de equipos vibratorios, General Kinematics destaca en la creación de equipos mineros vibratorios energéticamente eficientes y de alta calidad para resolver los problemas de cribado más difíciles del sector. Nuestros equipos se han perfeccionado durante décadas para proporcionar el máximo tiempo de funcionamiento y eficacia. Tras instalar el STM-SCREEN™ de GK, los usuarios informaron de un aumento:
Fiabilidad – Experimenta el harnero más fiable del sector, con una vida útil media 5 veces superior a la de un modelo de fuerza bruta.
Eficacia – Mejora tu rendimiento hasta un 30%.
Capacidad – Aumenta tu capacidad de cribado hasta un 40%.

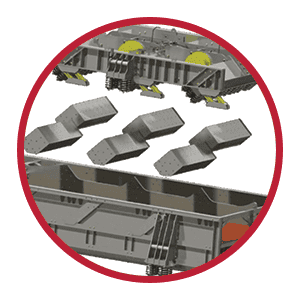

Las cribas vibratorias para minería STM-SCREEN™ tienen un índice de retención 4x para mejorar el cribado. Como parte de los harneros de alta resistencia STM-SERIES®, la STM-SCREEN™ se ha fabricado para durar. Nuestro diseño modular patentado utiliza un estriado central para aumentar significativamente la integridad estructural y permitir un fácil montaje y desmontaje para un transporte e instalación rápidos. ¡ Mira el último vídeo de STM-SCREEN™ para saber más sobre su funcionamiento!
Experimenta la ventaja de las dos masas
General Kinematics diseñó el harnero vibratorio de dos masas STM-SCREEN™ para maximizar la eficacia y la capacidad de los minerales cribados. En el pasado, las cribas mineras de fuerza bruta se esforzaban por seguir el ritmo de las oleadas de material, lo que provocaba bloqueos y tiempos de inactividad. Por eso General Kinematics construyó la criba STM-SCREEN™ con tecnología de dos masas para combatir las dificultades asociadas a las cribas mineras vibratorias de fuerza bruta. Ahora puedes cribar más material que con tus antiguas cribas de fuerza bruta, en el mismo espacio.

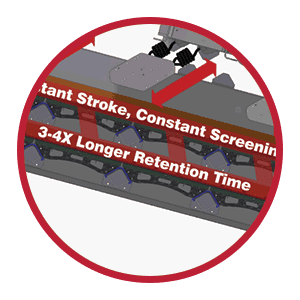

La tecnología de dos masas de GK responde a la carga, lo que permite al STM-SCREEN™ responder positivamente a la carga de material. El equipo de Dos Masas puede mantener una carrera constante durante los picos de material, lo que permite a la unidad cribar los minerales igual independientemente de la carga de material. Los motores vibratorios dobles incorporados eliminan la necesidad de costosas correas, ejes y cojinetes asociados a los modelos de fuerza bruta.
- APLICACIONES
- FOLLETO
- CASE STUDIES
- INFORMACIÓN TÉCNICA
- LAB TESTING
Aplicaciones
Cribado de oro
- Ubicación: Ontario, Canadá
- Cubierta doble
- Área de cribado de 1,8 m de ancho x 4,9 m de largo
- (1) 11 kW Potencia necesaria
- Producto: Mineral de oro
- Capacidad: 200 MTPH
- Apertura: 60 mm, 20 mm
Cribado de mineral de hierro
- Ubicación: Australia Occidental, Australia
- (8) Modelo STM-D3685B
- Cubierta doble
- Área de cribado de 3,6 m de ancho x 8,5 m de largo
- (2) 15 kW Potencia necesaria
- Capacidad de diseño: 3.600 MTPH
- Apertura: 12 mm, 8 mm
Cribado de piedra caliza
- Localización: Mississippi, EEUU.
- Cubierta triple
- Área de cribado de 1,8 m de ancho x 4,5 m de largo
- (2) 11 kW Potencia necesaria
- Capacidad: 510 STPH
- Apertura: 75 mm, 50 mm, 20 mm
Cribado de arena
- Localización: Araijan, Panamá.
- Cubierta simple
- Área de cribado de 1,8 m de ancho x 4,9 m de largo
- (1) 11 kW Potencia necesaria
- Producto: Arena
- Capacidad: 100 MTPH
- Apertura: 3 mm
Criba de cobre
- Localización: B.C. Canadá.
- Cubierta simple
- Área de cribado de 3,6 m de ancho x 8,5 m de largo
- (4) 11 kW Potencia necesaria
- Capacidad: 2.700 MTPH
- Apertura: 11/15/18 mm
Cribado de escorias
- Localización: Indiana, EE.UU.
- (2) Modelo STM-S2473
- Cubierta simple
- Área de cribado de 2,4 m de ancho x 7,3 m de largo
- (2) 11 kW Potencia necesaria
- Capacidad: 150 MTPH
- Apertura: 20 mallas

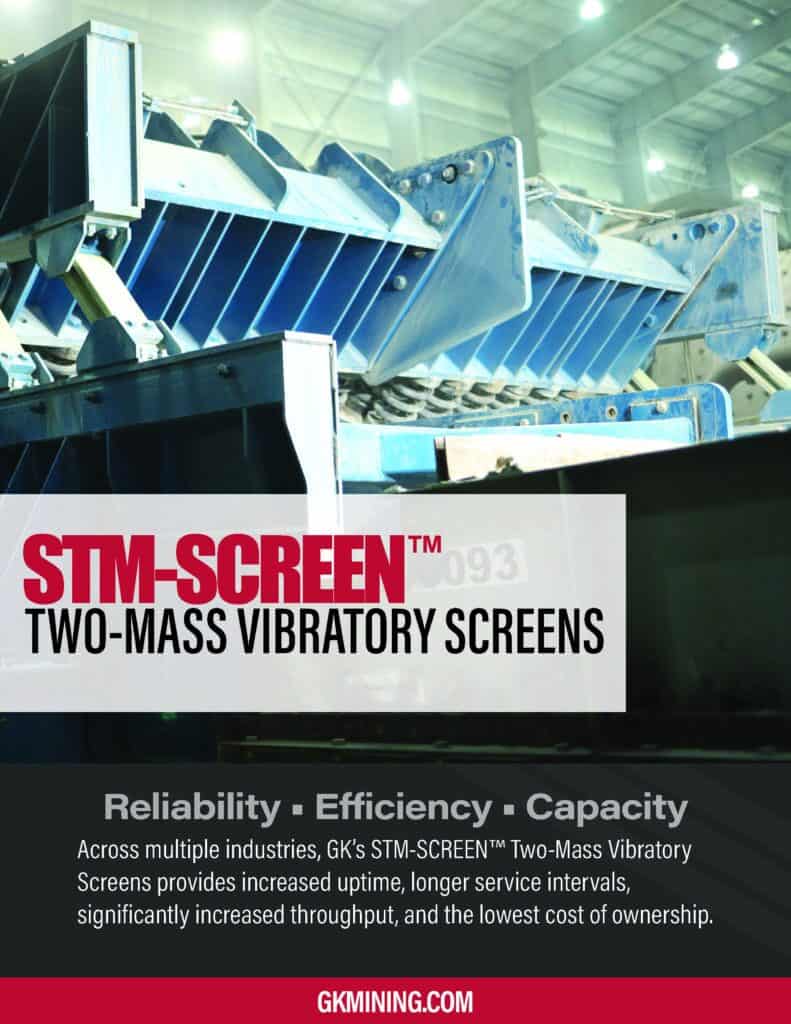

Folleto
Casos prácticos
-
Privado: Kens Test Product – Set to Noindex and private
Proven Results in the Mining Industry With more than six decades of experience in engineering and manufacturing vibratory equipment, General Kinematics excels in creating energy-efficient, high-quality vibratory mining equipment to solve the industry’s most challenging screening problems. Our equipment has been refined for decades to provide maximum uptime and efficiency. After installing GK’s STM-SCREEN™, users…
-
STM-SERIES™-ZWEI-MASSEN-VIBRATIONSSIEBE (Copy)
General Kinematics STM-SCREEN™-Zwei-Massen-Vibrationssiebe nutzen GKs bewährtes Zwei-Massen-Eigenfrequenz-Antriebsdesign. Dieses auf Last ansprechende Design ermöglicht längere Materialverweilzeiten…
-
CRIBAS VIBRATORIAS DE DOBLE MASA STM-SERIES® (Copy)
Las cribas vibratorias de doble masa STM-SCREEN™ de General Kinematics utilizan el diseño comprobado de transmisión de frecuencia natural de doble masa de GK. Este diseño reacciona ante la carga y es capaz de ofrecer tiempos de retención del material más prolongados […]

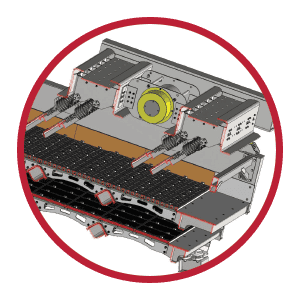

Información técnica

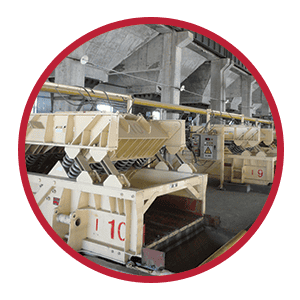

pruebas de laboratorio
Las pruebas STM-SCREEN™ de General Kinematics reproducen las condiciones de proceso reales de los circuitos SAG, AG, HPGR o trituradora.
Elementos clave
Alimentador de banda para dosificar el material y reproducir la profundidad real del lecho y el volumen equivalente a la criba de tu proceso.
Criba de pruebas con un área de cribado de ± 3000 mm de longitud por 300 mm de anchura. Los excesos del harnero se recirculan de 3 a 5 veces, lo que permite una escala de hasta 4,8 m de ancho por 12 m de largo de un solo piso o dos pisos STM-SCREEN™.
Colector de agua dosificada y barras de pulverización (tamizado húmedo) para lograr proporciones equivalentes de material y agua de la lechada de material que entra en el tamiz y de la pulverización regada a lo largo de la superficie del tamiz.
Equipo de laboratorio de pruebas Tamices Ro-Tap, horno de secado y balanzas de peso para analizar y documentar cada pasada de material por el harnero de prueba para determinar la PSD, la eficacia de cribado y el porcentaje de humedad.
Opciones de configuración del harnero de laboratorio
- Ángulo de inclinación: Plano a más de 20 grados
- Ángulo de lanzamiento: de 35 a 55 grados
- RPM: 500 a 1000
- Carrera: De 3 mm a 12,5 mm
- Velocidad del material: de 0,2 a 0,5 m/s
