UN-COALER® 料仓活化剂/喂料机
在一台小巧的机器中实现 Feed 和激活功能
UN-COALER® 活化器/喂料机是一种先进的解决方案，它将封闭式振动喂料机的流量控制特性与久经考验的料仓活化功能结合在一个紧凑、高性能的振动装置中。
由于该设备垂直向下方的输送机卸煤，因此装载始终保持中心对称。这一特点有助于消除侧向 Feed 常见的皮带跟踪问题。UN-COALER® 还有助于消除桥接和其他计量方式所存在的问题。独特的中心圆顶设计可用作料堆启动器或振动料斗底部，帮助移动难处理的矿料并消除架桥现象。
UN-COALER® 大大减少了对隧道宽度和高度的要求，在施工过程中节省了大量成本，同时还便于检查和维护。我们可以为您的应用量身定制 VIBRA-FLOW™ 设备，以适应您的占地面积。
- 特点
- 宣传册
- SIZE CHART
- 申请
- CASE STUDIES
- UN-COALER® MAP
特点
- 独特的中心圆顶设计可用作煤堆活化剂或振动料斗底部，帮助移动煤炭并消除架桥。
- 设备外形紧凑、低矮，可减少土建工程和地基成本，适用于狭小空间并简化安装。
- 设计用途广泛，适用于在风车、储料仓、筒仓、卡车或铁路料斗中进行回收。
- 双体驱动设计可在满负荷条件下轻松运行。
- Drive 位于物料流之外，便于维护。
- 简化的料斗设计，易于进行直线防尘密封。
- 无需大门。
- 对称和居中加载。
宣传册
尺寸表
| 尺寸 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型号 # | 惠普公司 | A | B | C | D | E | F* | G | H | J | K | L | M* | N |
| UC 4 x 4 | 3 | 2′ 0″ | 2′ 6″ | 4′ 4″ | 2′ 3″ | 2′ 1″ | 10′ 7″ | 3′ 1″ | 2′ 0″ | 1′ 8″ | 1′ 11″ | 1 1/2″ | 10′ 7″ | 4″ |
| UC 5 x 5 | 3 | 2′ 6″ | 3′ 0″ | 5′ 11″ | 2′ 9″ | 3′ 2″ | 12′ 8″ | 3′ 1″ | 2′ 6″ | 2′ 0″ | 2′ 6″ | 3″ | 11′ 2″ | 5″ |
| UC 6 x 6 | 5 | 3′ 0″ | 3′ 8″ | 6′ 7″ | 3′ 4″ | 3′ 3″ | 13′ 11″ | 3′ 7″ | 3′ 0″ | 2′ 4″ | 2′ 9″ | 2 1/2″ | 11′ 5″ | 7″ |
| UC 7 x 7 | 5 | 3′ 6″ | 4′ 2″ | 7′ 1″ | 3′ 10″ | 3′ 3″ | 14′ 11″ | 4′ 1″ | 3′ 6″ | 2′ 8″ | 3′ 1″ | 2 1/2″ | 11′ 9″ | 8″ |
| UC 8 x 8 | 10 | 4′ 0″ | 4′ 10″ | 8′ 1″ | 4′ 5″ | 3′ 8″ | 16′ 6″ | 4′ 7″ | 4′ 0″ | 3′ 0″ | 3′ 5″ | 2 1/2″ | 12′ 1″ | 9″ |
| UC 9 x 9 | 10 | 4′ 6″ | 5′ 4″ | 8′ 7″ | 4′ 11″ | 3′ 8″ | 17′ 6″ | 5′ 1″ | 4′ 6″ | 3′ 0″ | 3′ 5″ | 2 1/2″ | 12′ 1″ | 10″ |
| UC 10 x 10 | 15 | 5′ 0″ | 5′ 10″ | 11′ 0″ | 5′ 5″ | 5′ 7″ | 20′ 5″ | 5′ 7″ | 5′ 0″ | 3′ 8″ | 4′ 1″ | 2 1/2″ | 12′ 9″ | 10″ |
| UC 11 x 11 | 15 | 5′ 6″ | 6′ 4″ | 11′ 6″ | 5′ 11″ | 5′ 7″ | 21′ 5″ | 6′ 1″ | 5′ 6″ | 3′ 8″ | 4′ 1″ | 2 1/2″ | 12′ 9″ | 11″ |
| UC 12 x 12 | 15 | 6′ 0″ | 6′ 10″ | 12′ 0″ | 6′ 5″ | 5′ 7″ | 22′ 5″ | 6′ 7″ | 6′ 0″ | 3′ 8″ | 4′ 1″ | 2 1/2″ | 12′ 9″ | 10″ |
| * 典型尺寸因安装而异。如需安装，请索取经认证的尺寸。 | ||||||||||||||
| 能力 | |||
|---|---|---|---|
| 型号 # | 容量 | 最大结块 | 船舶重量（磅） |
| UC 4 x 4 | 120 | 5″ | 3000 |
| UC 5 x 5 | 225 | 6″ | 3500 |
| UC 6 x 6 | 400 | 8″ | 6000 |
| UC 7 x 7 | 550 | 9″ | 9000 |
| UC 8 x 8 | 700 | 10″ | 12000 |
| UC 9 x 9 | 1000 | 11″ | 15000 |
| UC 10 x 10 | 1300 | 12″ | 17000 |
| UC 11 x 11 | 1700 | 14″ | 19000 |
| UC 12 x 12 | 2000 | 15″ | 22000 |
| 以每立方英尺重 50 磅的煤炭等散装物料为基础，以吨/小时为单位的容量。 | |||
申请

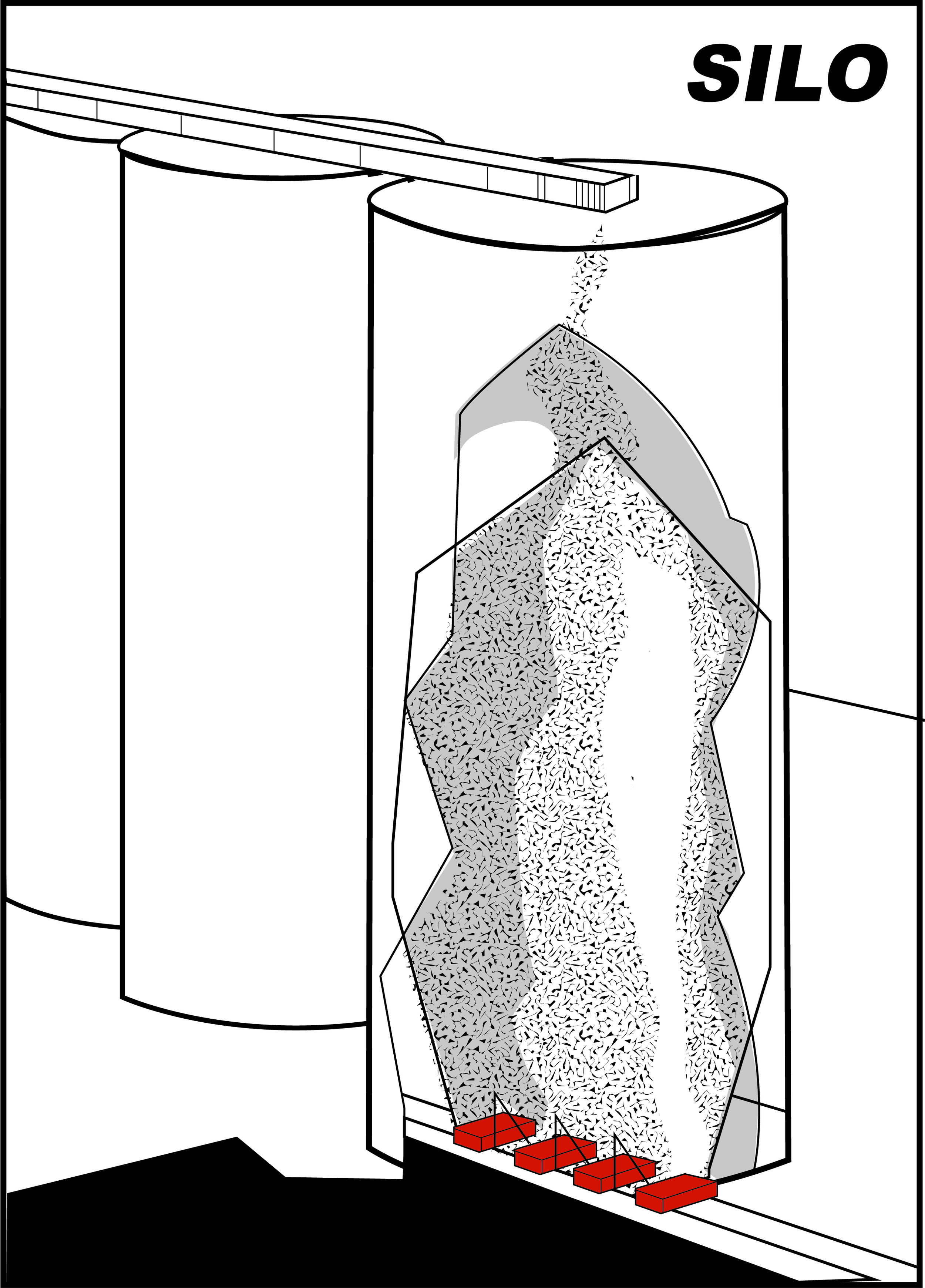

西洛
UN-COALER® 具有筒仓存储的 100% 回收优势，可提供具有成本效益的高吨位活化/喂料功能。例如，一个直径 70 英尺的筒仓只需在 Belts 上直接安装四台 UN-COALER® 设备即可实现回收，回收率可达 8000 TPH。
体流量设计、高可靠性和低安装成本使 UN-COALER® 独一无二地适用于筒仓存储系统。UN-COALER® 除具有可衡量的性能优势外，还能降低运营商的运营和维护费用。

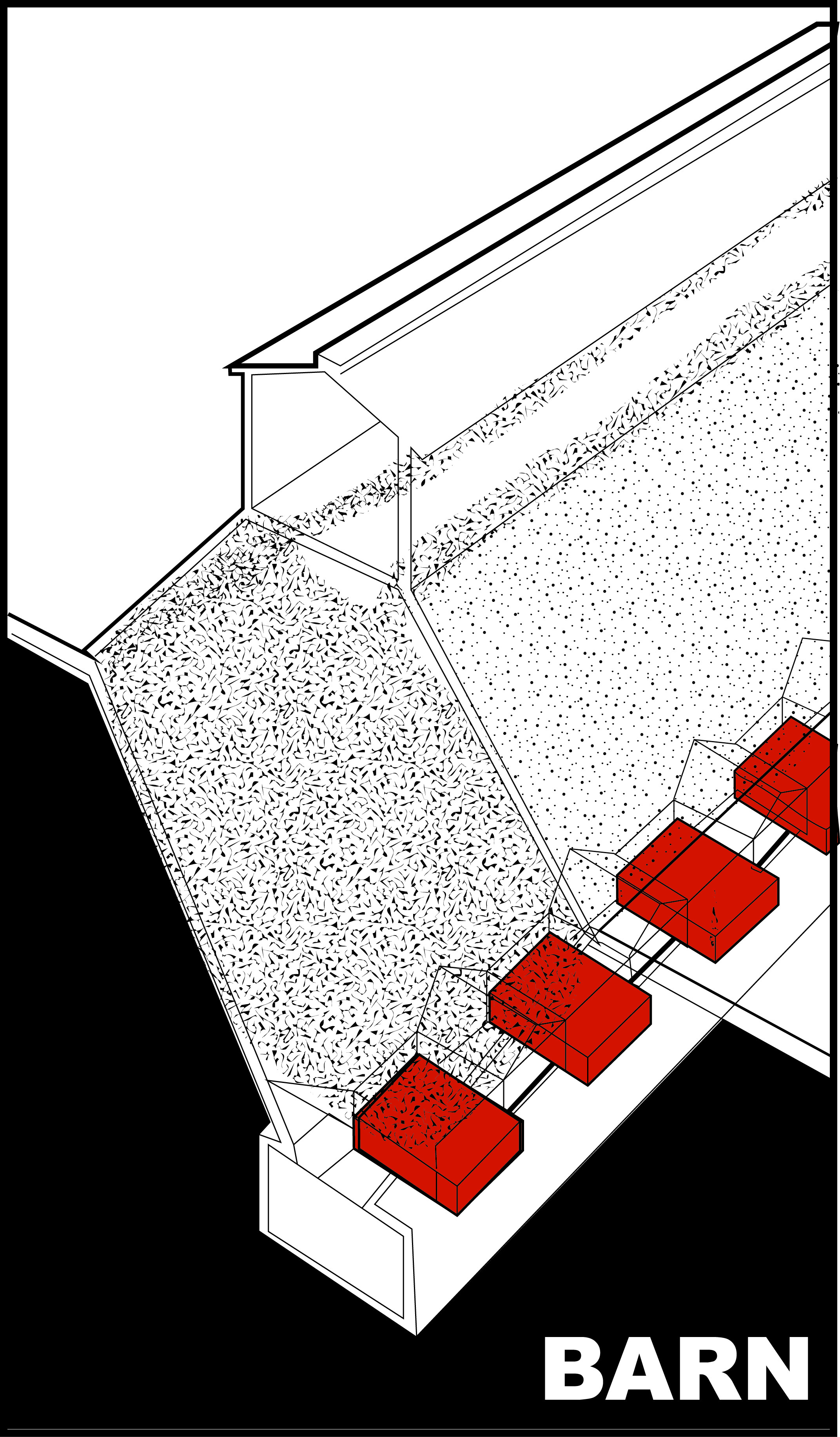

谷仓
该 100% 活回收设施最大限度地发挥了 UN-COALER® 设计的成本和运营优势。谷仓式存储单元是一个完全封闭的结构，其倾斜面贯穿整个建筑。一系列 UN-COALER® 装置位于底部的回收隧道内，开口尺寸可达 12 x 12 英尺，沿隧道间隔排列，以产生所需的回收量。可同时从料堆的任何部分回收任何比例的材料。
在这种情况下以及其他有多个单元的隧道应用中，操作员可在 UN-COALER® 上加入固定和可变喂料量，以适当控制混合和喂料量。特别是在谷仓储存的情况下，UN-CALER® 设备的低净空高度和从隧道中的完全通道有利于提高结构和服务效率。对于超长的输送机运行，完全居中的装载模式几乎消除了与多卸料喂料机系统相关的 Belts 跟踪问题。
由于 UN-COALER® 从地面支撑，因此无需考虑结构问题和悬挂设备的成本。
开放
UN-COALER® 的独特安装优势进一步增强了锥形堆或风车等开放式储料系统的便利性和成本节约。较低的净空设计和完全独立的地面安装大大降低了施工成本、混凝土工程量和隧道深度。UN-COALER® 的直线有效防尘密封，以及可选的防爆电机和控制器，将粉尘危害降至最低。
风箱示意图说明了 UN-COALER® 装置的实际回收效率。消除了鼠洞、桥接和交叉回收模式，确保以较少的设备费用获得最大的牵引力和回收率。
破碎机
UN-COALER® 设备直接安装在破碎机上方，其低矮的外形和直线设计大大简化了料斗和防尘密封的安装。UN-COALER® 通过 100% 的线性给料速率调节，可向破碎机提供持续均匀的排料，确保效率最大化并延长破碎机部件的磨损寿命。
狭长的卸料槽非常适合在破碎机入口处均匀分布物料，同样无需昂贵的过渡件或增加高度要求。重力流在线概念缩小了破碎机机房的尺寸。
手机
作为成本较高的斗式取料机的替代方案，移动式轨道安装 UN-COALER® 以较少的设备投资实现了高产量。在这里，轮式或履带式装载机将物料舀入安装在轨道车辆上的串联 UN-COALER® 装置中。装载机和 UN-COALER® 沿着整个风堆长度移动，形成一个高容量的回收系统。轨道之间有一个固定的传送带，UN-CALER® 在此直接垂直卸料，从而实现均匀的给料率和 Belts 装载。
UN-COALER® 设备具有独特的结构和运行优势，因此该系统经济可靠，每吨煤炭的处理成本更低。

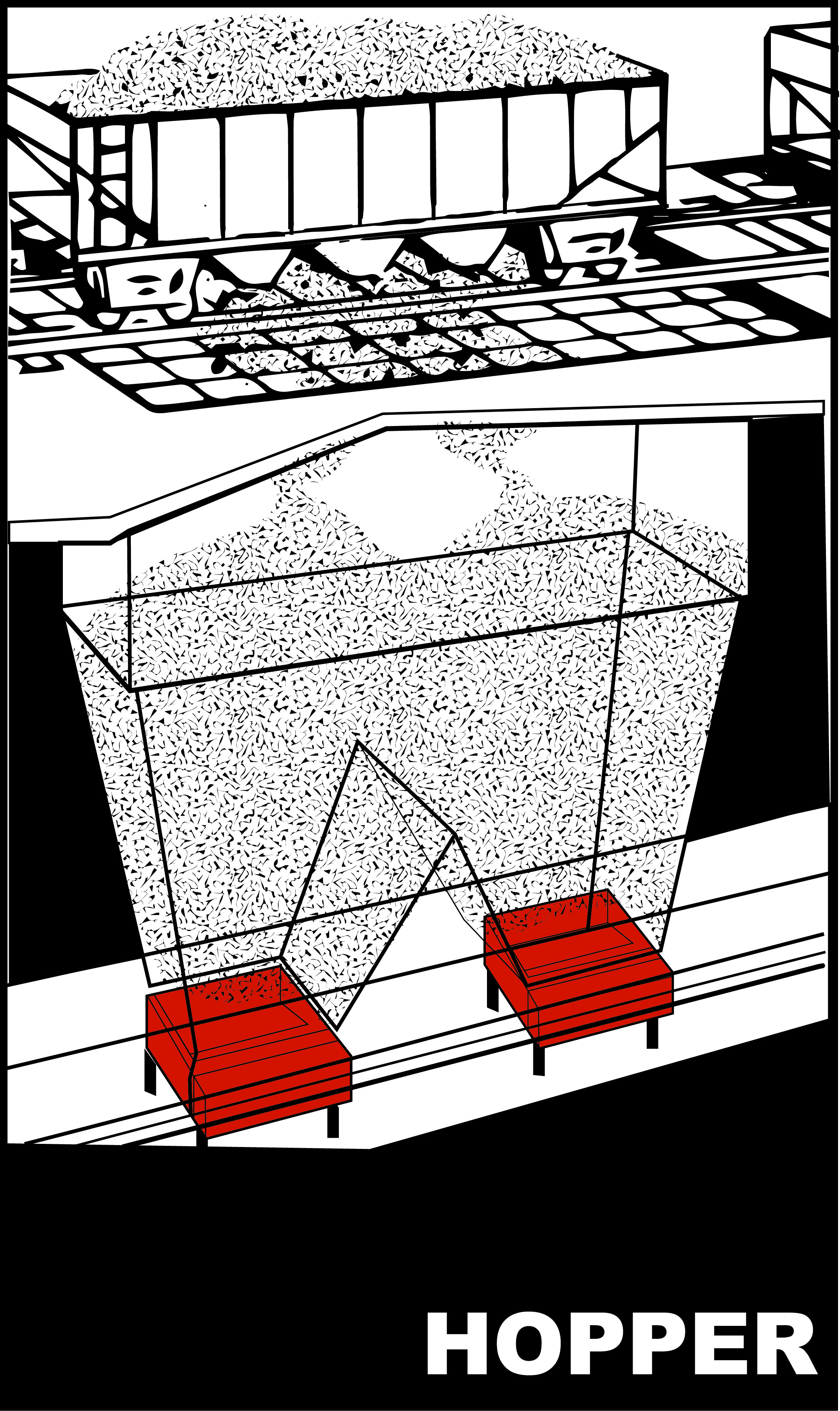

霍珀
当单元列车或自卸卡车将大量物料装入大型料斗时，UN-CALER® 可提供有效分配物料所需的容量和喂料速度控制。UN-COALER® 的大矩形开口直接安装在输送机上方，确保了最大的牵引力。
UN-COALER® 配备了无级变速驱动系统，可直接响应计算机称重传感器或皮带秤信号，实现自动、精确的配比或混合。
